Автомат управления освещением



Автомат управления освещением
предназначен, для установки в помещениях типа санузел, или других, которые
закрываются изнутри. Существует схема подобного автомата, собранная из
радиодеталей, но не каждый владеет навыками радиомонтажа. Данная схема собрана полностью из готовых, выпускаемых промышленностью модулей.

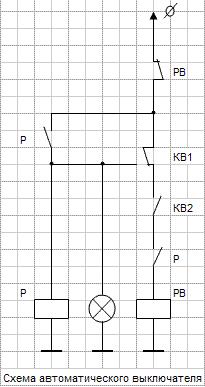

 Концевой выключатель КВ1 устанавливается на дверь и переключается в момент открывания. В результате чего ток проходит через нормально замкнутые контакты реле времени РВ, через включенные (при открытой двери) нормально разомкнутые контакты концевого выключателя КВ1 на лампу освещения и на реле Р. Включается свет и срабатывает реле Р, которое блокируется и подготавливает цепь включения реле времени РВ.

Если дверь закрыть снаружи, то КВ1 переключится в исходное положение (включены НЗ контакты). Включится реле времени РВ т.к. контакты реле Р замкнуты. Отсчитав заданное время, приблизительно 8 – 10 секунд, РВ сработает и отключит схему полностью, она встанет в исходное состояние.

Если после открывания двери, закрыть ее изнутри на шпингалет, который управляет концевым выключателем КВ2, то контакты КВ2 разомкнутся и РВ не включится а заблокированное реле Р будет удерживать само себя до тех пор, пока снова не откроют шпингалет, после чего начнется отсчет времени до момента отключения освещения. Все модули устанавливаются в стандартный бокс на DIN-рейку, и соединяются между собой проводом ПВ-1 1,5

Бокс ЩРН(В)-П-6, Р - Реле РЭК78/3 5А 230В АС, РВ - Реле времени ST3PC-B 220V 1-60 сек., КВ1 - Выключатель концевой AZ-7312 (толкат.с попер. рол), КВ2 - Микропереключатель

Н. Тукмачев
