Генератор для прозвонки многопарного кабеля.
Каталог

Генератор для прозвонки многопарного кабеля.


          Прозвонку электрического кабеля, а также кабеля связи обычно производят два человека находящиеся по разным концам на неопределенном расстоянии. Эту работу можно произвести и в одиночку, но на это уходит гораздо больше времени, так как длина кабеля может занимать несколько километров.

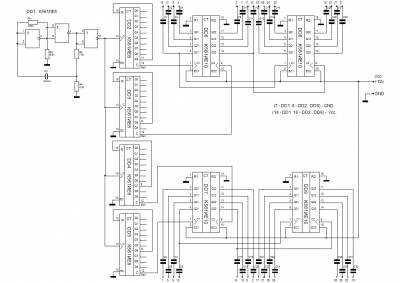

Процесс прозвонки можно существенно упростить применив генератор частот собранный по схеме изображенной на рис.1.



рис.1

          Генератор частот собран на цифровых КМОП-микросхемах, имеющих малый ток потребления и широкий предел питающего напряжения и состоит:
 из кварцевого генератора частотой 100кгц. Собранного на микросхеме DD1,
Четырех десятичных счетчиках, которые делят частоту в 6,7,8,9 раз DD2, DD3, DD4, DD5
И восьми четырех- разрядных двоичных счетчиках DD6,DD7,DD8,DD9 которые поочередно делят частоту в два раза.

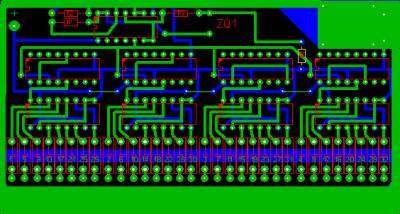

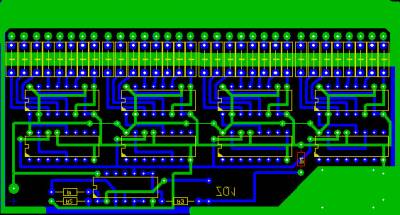

          Выходные ножки микросхем для получения развязки по постоянному току подключены к выводам через конденсаторы С1…С32 имеющими емкость от 0.1мкф до 1мкф.
Таким образом на выводах генератора имеется сетка частот в форме меандра и находится в полосе звуковых частот от 10кгц до 40 гц.

1 – 8.33 кгц.
2 – 7.14 кгц.
3 – 6.25 кгц.
4 – 5.55 кгц.
5 – 4.16 кгц.
6 – 3.57 кгц.
7 – 3.12 кгц.
8 – 2.77 кгц.
9 – 2.08 кгц.
10 – 1.78 кгц.
11 – 1.56 кгц.
12 – 1.38 кгц.
13 – 1.04 кгц.
14 – 892 гц.
15 – 781 гц.
16 – 694 гц.
17 – 520 гц.
18 – 446 гц.
19 – 390 гц.
20 – 347 гц.
21 – 260 гц.
22 – 223 гц.
23 – 195 гц.
24 – 173 гц.
25 – 130 гц.
26 – 111 гц.
27 – 97 гц.
28 – 86 гц.
29 – 65 гц.
30 – 55 гц.
31 – 48 гц.
32 – 43 гц.





          В настоящее время широко используются цифровые мультиметры позволяющие измерять частоту сигнала от 10 гц до 20 кгц. Зная частоту сигнала на какой-либо жиле , легко определить на каком месте она находится.
