Усилитель НЧ (коммутатор входов)

         << назад


Электронный коммутатор входов

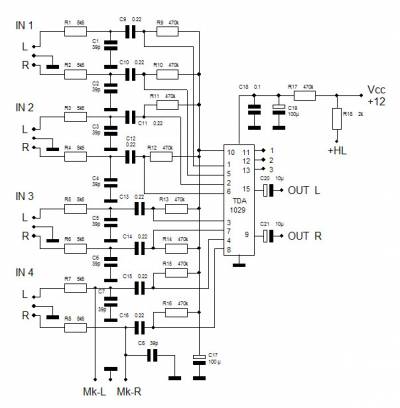

           Коммутатор входов усилителя выполнен на микросхеме TDA 1029 имеющим четыре стереовхода и один стерео выход она обладает отличными характеристиками. Использование электронной коммутации позволяет снизить
Уровень паразитных наводок.
На вход IN 4 имеет параллельное подключение микрофонного усилителя.
На контакты 1,2,3 подаются логические уровни от электронного переключателя.


Технические характеристики  TDA1029

Напряжение питания……………………………………… 8 – 23 В
Полоса частот ………………………………………………20 – 20 000 Гц
Коэффициент передачи………………………………….. 1
Входное сопротивление………………………………. >100 кОм
Вых. Сопротивление…………………………………….. <600 Ом
Напряжение собственных шумов………………….. 5 мкВ
Номинальное входное напряжение…………….. 0,5 – 1В
Максимальное входное напряжение…………… 5В
Коэффициент гармоник…………………………………. <0,03%
Переходное затухание между каналами ……….>75 дБ
