Усилитель НЧ (микрофонный усилитель)

         << назад


Микрофоный усилитель

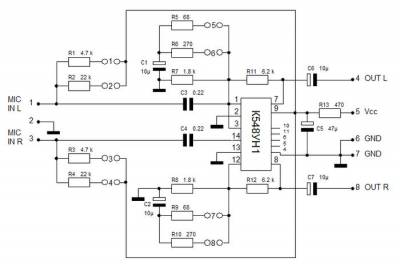

В качестве усилителя выбрана микросхема К548УН1А.
Так как различные типы микрофонов имеют разную отдачу, потребовалось обеспечить возможность изменения коэффициента усиления. Имеется возможность подключения запитки микрофонов.

Коэффициент усилителя задается установкой перемычек J5 – J6 для левого и J7 –J8 для правого

Коэффициент
усиления
Состояние перемычек
J5
J6
J7
J8
5
Раз.
Раз.
Раз.
Раз.
25
Раз.
Зам.
Раз.
Зам.
75
Зам.
Раз.
Зам.
Раз.
100
Зам.
Зам.
Зам.
Зам.

Ток питания микрофонов задается J1 – J2 для левого и J3 – J4 для правого. При использовании динамаческого микрофона эти перемычки не устанавливаются. При использовании электретного микрафона нужно последовательно устанавливая перемычки добиться необходимого постоянного напряжения на зажимах микрофона.

Усилитель собран на печатной плате размерами 35 на 45 мм.
