Фара экономка для мотоциклов ИЖ

Советская промышленность выпускала мотоциклы ИЖ, которые еще очень широко используются. Правила Дорожного Движения требуют, чтобы во время движения был включен ближний свет фар постоянно, не зависимо от времени суток. Двигаться с включенным стояночным светом нельзя, это нарушение ПДД. К сожалению, генератор мотоцикла так устроен, что на малых оборотах двигателя, при включенном свете фары, он практически не выдает ток зарядки. В результате чего аккумулятор постепенно разряжается, и периодически приходится его подзаряжать в стационарных условиях.

            Чтобы избежать данной неприятности достаточно изготовить не большую электронную схему, при помощи которой фара будет работать в импульсном режиме. Визуально это не заметно, а ток потребления уменьшается, настолько, равно, как  включена одна поворотная лампочка. Этого достаточно, чтобы аккумулятор не разряжался.

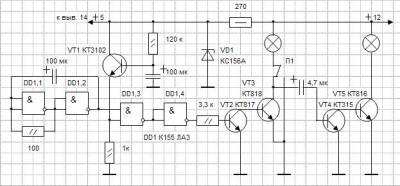

            Работает схема следующим образом. На элементах микросхемы DD1.1 и DD1.2 собран генератор импульсов, от частоты зависит ток потребления. На транзисторе VT1 собрано реле времени, необходимое для задержки включения фары, на время запуска двигателя при включении зажигания. Элемент DD1.3 дает разрешение на прохождение импульсов генератора, а DD1.4 является инвертором. Транзисторы VT2 и VT3 являются ключевыми и непосредственно включают лампу фары. Транзисторы VT4 и VT5 управляют контрольной лампочкой, которая устанавливается дополнительно на место, предусмотренное для контрольной лампы давления масла. При неисправности в цепи лампы света фары – контрольная лампа светиться не будет, так как она работает только при наличии импульсов на входе. При помощи переключателя П1 производится переключение режима работы фары день – ночь, так как в ночное время в импульсном режиме света будет не достаточно.

Н. Тукмачев
