Пайка скруток в распредкоробках – это просто!


Каталог


Пайка скруток в распредкоробках – это просто!

     Соединения в распредкоробках, по современным требованиям, должны быть выполнены сваркой, пайкой, опрессовкой или на клеммниках и сжимах. Какой вариант выбрать? На мой взгляд самым идеальным является сварка, но если выбирать что наиболее просто и удобно то предпочтение конечно надо отдать пайке.
     Оборудование для пайки, по сравнению со сваркой, имеет меньшие габаритные размеры, что не мало важно, т.к. у электромонтера инструмента и приспособлений и так очень много. А при наличии паяльной лампы, пайку можно производить автономно даже в поле.
Опрессовка тоже компактна и мобильна, но стоимость гильз настолько велика, что это просто не выгодно, а вид соединения оставляет желать лучшего (это для эстетов, профессионалов). Необходим при работе с алюминиевыми проводами.
     Такие способы, как клеммники, очень компактны, но требуют много времени для монтажа, и надежность оставляет желать лучшего.

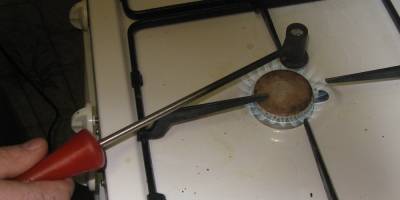

Для тех кому не приходилось применять пайку хочу рассказать как это сделать практически. Самое глвное приспособление - это тигель. В продаже я не видал, но наверное где-то должны быть. Его можно изготовить самостоятельно. Еще нужен припой типа ПОС-61 или любой другой. Канифоль, желательно развести спиртом, но можно применять в сухом виде.
     Делаем скрутку. Чтобы скрутка получилась ровная, концы при скручивании необходимо держать под углом приблизительно 90º и крутить более толстый провод вокруг тонкого, или большее количество проводников вокруг меньшего. После чего протянуть скрутку пассатижами, и откусить неровные концы. Длинна скрутки должна быть от 15 до 25 мм в зависимости от толщины и количества скручиваемых проводников.
    Затем наносим на скрутку канифоль, жидкую кисточкой, а сухую простым натиранием.

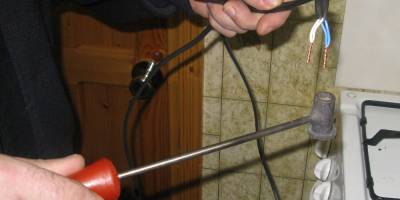

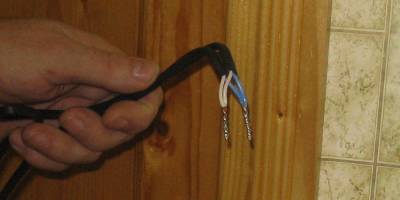

     Можно паять. При пайке необходимо подержать скрутку в припое некоторое время, необходимое для хорошего прогрева, но чтобы не оплавилась изоляция. Если припой хороший, и все сделано правильно, пайка получается ровной и блестящей (см.фото).





Каталог

При использования данного материала на других ресурсах, активная ссылка на источник обязательна.

Категория: Мои статьи | Добавил: nick (11.01.2010) | Автор: Н. Тукмачев
