Машина тестомесильная ТМС-140
|

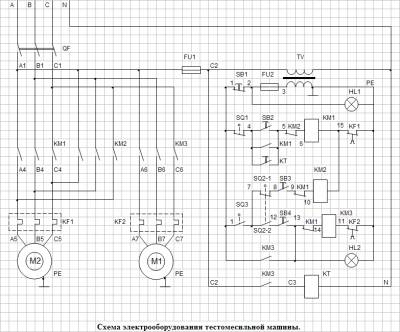

| Описание схемы Включением автоматического выключателя QF подаётся напряжение в силовую часть и цепи управления, о наличии напряжения на машине сигнализирует лампа HL1.
При нажатии SB3 (конечный выключатель SQ3 включен) срабатывает магнитный пускатель и контактами включает электродвигатель М1, траверса поворачивается в исходное положение и опускается вниз до срабатывания конечного выключателя SQ2.
Нажатием кнопки SB4 «Пуск» включается магнитный пускатель КМ3, который самоблокируется контактом КМ3.5, а контактами КМ3.1 … КМ3.3 включает электродвигатель М1, о чём сигнализирует лампа HL2. |
Контактами КМ3.4 включается реле времени КТ. По истечению заданного времени включается пускатель КМ1, который своим контактом отключает пускатель КМ3 и электродвигатель месильного органа, включается электродвигатель М1 и траверса поднимается вверх в исходное положение.
Аварийное отключение машины осуществляется кнопкой SB1 (грибковый толкатель красного цвета).
Принцип работы машины.
Дежа накатывается на фундаментную плиту до упора, фиксируется одним пальцем и одновременно замыкает контакты конечного выключателя блокировки фиксации.
При нажатии кнопки «вниз» включается электродвигатель механизма поворота траверсы.
Траверса поворачивается в рабочее положение, дежа накрывается крышкой, фиксируется и одновременно вводится месильный орган.
Нажатием кнопки «Пуск» включается электродвигатель привода месильного органа. Месильный орган совершает вращательное планетарное движение и производит замес теста.
По истечении заданного времени замеса (8-10 мин.), привод месильного органа автоматически останавливается.
Траверса поворачивается в кране верхнее и дежу выкатывают за пределы машины.
ВНИМАНИЕ ! Направление вращения месильного органа по часовой стрелке – показано стрелкой на крышке.
|
Поз. обознач
|
Наименование
|
Кол.
|
Примечание
| |
FU1
|
Предохранитель ПК–30–2У3
|
1
|
| |
FU2
|
Предохранитель ПК–30–5У3
|
1
|
| |
HL1,HL2
|
Лампа КМ 48-50
|
2
|
| |
KM1 – KM3
|
Пускатель ПМЛ 1100.04БУ3
|
3
|
| |
KF2
|
Реле электротепловое РТЛ 1010.04У3
|
1
|
| |
KF1
|
Реле электротепловое РТЛ 1006.04У3
|
1
|
| |
QF
|
Выключатель АЕ2016-10РУ3
|
1
|
Ip = 10A
| |
KT
|
Реле времени ВЛ-64УХЛ4
|
1
|
| |
M1
|
Электродвигатель АИР90L6У3
|
1
|
N=1,5кВт;
n=1000об/м
| |
M2
|
Электродвигатель АИР90L6У3
|
1
|
N=0,37кВт;n=1500об/м
| |
SB1
|
Выключатель кнопочный КЕ-191У3 исп.5
|
1
|
| |
SB2 – SB4
|
Выключатель кнопочный КЕ-081У3 исп.4
|
3
|
| |
SQ1 – SQ3
|
Выключатель путевой ВП15-215.221-54
|
3
|
| |
TV
|
Трансформатор ОСМ1-0,1У3 220/5/42в
|
1
|
|
