Станок ребровый многопильный ЦРМ-180

Каталог

Станок ребровый многопильный ЦРМ-180

        Станок ребровый многопильный ЦРМ-180, предназначен для продольного раскроя брусьев и досок различных древесных пород, на бруски и дощечки.

ОПИСАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ СТАНКА

     Электрооборудование станка состоит из:
- электропривода пильного вала (двигатель М1);
- электропривода механизма подачи (двигатель М2);
- пульта управления;
- ящика управления.
        На станке установлены два асинхронных двигателя трехфазного тока с короткозамкнутым ротором, М1 – двигатель привода главного движения (тип 4АМУ250С2, 75 кВт, 3000 об/мин, или 4АМУ225М2, 55 кВт, 3000 об/мин); М2 – двигатель привода подачи (тип 4А 71В4У3, 0,75 кВт, 1500 об/мин).
        Электрооборудование станка питается от трехфазной сети с глухозаземленной нейтралью.
Напряжение сети 380 В, частота 50 Гц.
Напряжение цепей управления 110 В, 50 Гц гальванически развязано от силовых цепей.
        Для защиты электрооборудования станка и элементов схемы применяются автоматические выключатели, тепловые реле, предохранители.
            Для электродвигателя привода пильного вала дополнительно предусмотрена защита от пропадания и перекоса фаз устройством F6.
Для повышения безопасности работы на станке предусмотрена блокировка, не допускающая подачу «Вперед» при неработающем электроприводе пильного вала. Рабочий ток электропривода пильного вала контролируется амперметром.

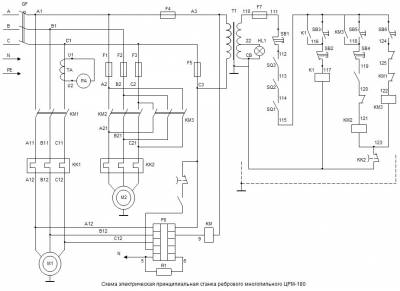

ОПИСАНИЕ РАБОТЫ СХЕМЫ УПРАВЛЕНИЯ

          Конструктивно электрическая схема управления электрооборудования станка расположена в пульте управления и ящике управления.
          Концевые выключатели, не допускающие работу станка при отказе отдельных механизмов, расположены на станке.
          Напряжение питания электрооборудования станка подается через вводной автоматический выключатель QF, который одновременно защищает электродвигатель пильного вала М1, и цепи от коротких замыканий.
          Для защиты двигателя от перегрузок применено тепловое реле КК1.
          Для защиты электродвигателя механизма подачи М2 от коротких замыканий и перегрузок применены соответственно предохранители F1, F2, F3 и тепловое реле КК2.
          Трансформатор цепей питания, катушки пускателя КМ1 двигателя М1 защищены предохранителем F5.


          Схема управления работает следующим образом:
          - пускатель КМ1 двигателя М1;
          - пускатели КМ2, КМ3 двигателя М2 через F1, F2, F3;
          - через предохранитель F4 на трансформатор Т1 питания цепей управления и через нормально замкнутый контакт /НЗ/ теплового реле КК1 на нормально открытый /НО/ промежуточного реле К1 управления пускателем КМ1.
          На вторичной обмотке трансформатора появляется напряжение 110 В. При этом от отвода вторичной обмотки 22 В загорается сигнальная лампа HL1 «Цепи управления».
          При исправности узлов станка контролируемых концевыми выключателями SQ1, SQ2, SQ3, эти выключатели замкнуты.
          Напряжение питания на аппараты цепей управления подается через кнопку SВ1 «Аварийное отключение», которая позволяет экстренно отключить все электрооборудование станка.
          При выполнении указанных условий электрическая схема станка к работе готова.
          При нажатии кнопки SB3 «Пуск пилы» напряжение 110 В от трансформатора Т1 через контакт НО контакта кнопки SB3 поступает на катушку реле К1. При этом реле К1 срабатывает и своим НО контактом блокирует кнопку SB3. НО контакт реле К1, распложенный в цепи катушки пускателя КМ1 (3 контакт КК1 - контакт К1 – устройства F6) замыкается и через устройство F6 включает пускатель КМ1.
          Пускатель КМ1 включает двигатель привода пильного вала М1. Своим НО контактом, который при этом замыкается, готовит к включению цепь катушки пускателя КМ2 двигателя механизма подачи «Вперед».
При нажатии кнопки SB5 «Подача вперед» через блокирующий НЗ контакт пускателя КМ3 и закрытый НО контакт пускателя КМ2. Пускатель включается и своим НО контактом блокирует кнопку SB5. Главными контактами пускатель КМ включает двигатель механизма подачи М2 в режиме «Вперед».
          Идет процесс пиления.
          Из-за наличия в цепи питания катушки КМ2 НО контакта КМ1 включение подачи «Вперед» возможны только при работающем двигателе М1.
           При работе станка контроль величины тока электродвигателя М1 производится по амперметру РА, который через трансформатор тока ТА включен в одну из фаз питания двигателя.
          Включение подачи «Назад» аналогично включению подачи «Вперед», но возможно, при неработающем двигателе М1.
          Остановка двигателя М1, М2 осуществляется нажатием кнопок SB2, SB4 «Стоп». При этом отключение двигателя М1 производится через промежуточное реле К1.
          Защита двигателей М1, М2 при перегрузке осуществляется отключением катушек пускателей КМ1, КМ2, КМ3 НЗ контактами реле КК1, КК2, при коротких замыканиях автоматическим выключателем QF и предохранителями F1, F2, F3.
          Для защиты двигателя М1 от обрыва фазы или нулевого привода, недопустимой несимметрии напряжения в сети применено устройство УВТЗ-5М (защита от перегрева не используется).

Поз.об
Наименование
Кол.
Примечание
FQ
  Авт. выкл. ВА51-35-340010-20У3 Iн=200А
1

КМ1
  Контактор КТ6033Б Uк=380В, 50Гц Iн=250А
1

К1
  Реле РИЛ 122 Uк=110В, 50Гц
1

КМ2
  ПМЛ 1500 04 Uк=110В, 50Гц
1

КМ3
  ПКЛ 220-1
1

КК2
  РТЛ 1007 (1,5 – 2,6 А)
1

КК1
  РТТ 31111 УХЛ4 (136 – 160А)
1





F1 – F3
  ПРС-10 с ПВД1-У3,4А
3

F4, F5
  ПРС-10 с ПВД1-У6,3А
2

F7
  ПРС-10 с ПВД1-У3,1А
1

F6
  УВТЗ – 5М
1

R1
  МЛТ-0,5 11 кОм ±20%1

HL1
  AC12013.24А
1

ТА1…ТА3
  ТО.68 200/5 А
3

РА
  О8030 через тр-тор тока 200/5 А
1

Т1
  ОСМ 1-0,1. 380/110-22 В
1

SB1
  КМЕ-5501-У2. гриб толк. касн.
1

SB2, SB4
  КМЕ-4501-У2. толк. касн.
2

SB3
  КМЕ-4511-У2. толк. черн.
1

SB5, SB6
  КМЕ-4511-У2. толк. черн.2
