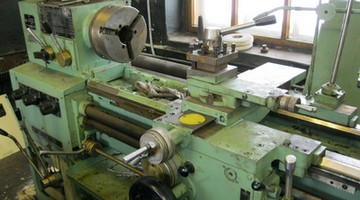

Станок токарный ИТ-1М

                 Каталог                                                                                                                             Скачать

СТАНОК ТОКАРНЫЙ ИТ-1М



ЭЛЕКТРООБОРУДОВАНИЕ

На станке ИТ-1М установлены два трехфазных короткозамкнутых асинхронных электродвигателя:

            главного движения                                                             М1;

            насоса охлаждения                                                              М2

и применяются следующие величины переменного тока:

            силовая цепь                                           50 Гц, 3*220, (380) В

            цепь местного освещения (от бортовой сети)                 12 В.

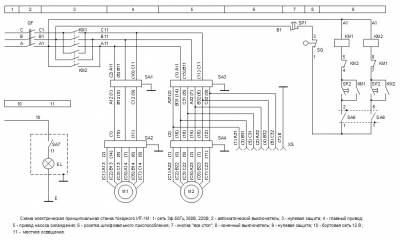

Перечень элементов схемы электрической принципиальной

Обозначение

Наименование

Кол.

Примечание



Выключатель автоматический 2936-2В

1

In=25A

SA1

Переключатель ПКП25-2-116-111

1



SA2

Переключатель ПКП25-2-113-11

1



SA3

Переключатель ПКУ3-11С4017

1



SA4

Переключатель ПКУ3-11И3014

1



SA6

Переключатель ИЕ -011 исп. 2.

1



SA7

Выключатель

1

Комплектно со светильником

SP1

Кнопка КЕ-021 исп.2

1



SP2

Кнопка КЕ-011 исп.1

1



EL

Лампа накаливания МОН 0-12

1

Pn= 40 Вт, Un=12 В



Светильник НКСО1*180 ПСО-03

1



КМ1

Пускатель ПМА3102

1

Un = 220 В

КМ2

Пускатель ПМА3102

1

Un = 380 В

М1

Электродвигатель 4А 100 S4

1

220/380 В

М2

Электронасос Х14-22М

1

220/380 В

XS

Колодка штепсельного разъема ШР32П83Г2

1

В троп.исп 2РТТ32Б8Г14

SQ

Конечный выключатель ВПК2110П

1





На станке ИТ-1М выбор нужного напряжения осуществляется пакетными переключателями SA2, SA3, SA6, расположенными на вспомогательном пульте станка, который находится в левой тумбе.

            Основной пульт станка располагается над передней бабкой. На панели пульта расположены органы управления:

            - вводного автоматического выключателя QF;

            - выключателя насоса охлаждения SA4;

            - кнопки предварительного пуска SP2 и аварийного останова SP1.

Пускатели нулевой защиты КМ1 и КМ2 расположены в корпусе основного пульта управления на панели пульта.

            В нижней части корпуса пульта управления установлен конечный выключатель SQ ограждения сменных шестерен.

            Сзади на станине станка установлена коробка с переключателем SA1, для включения и реверсирования электродвигателя главного движения.

            Выключатель местного освещения SA7 установлен на светильнике с гибкой стойкой. Защита электрооборудования станка от коротких замыканий и защита электродвигателей от перегрузок осуществляется автоматическим выключателем с электромагнитными и тепловыми расцепителями. Нулевая защита электрооборудования обеспечивается пускателями.

            Ввод питающих проводов, розетка шлифовального приспособления и узел заземления станка находятся на левой тумбе. Вводные клеммы А, В, С расположены в тумбе в клеммной коробке. Ввод выполняется проводами сечением не менее 2,5 мм².


                Каталог

            Схему электрическую принципиальную, схему переключателей и их диаграммы,
монтажную схему и  описание электрооборудования можно скачать здесь
