Акустический выключатель освещения

Если вы хотите удивить кого-нибудь хитрыми устройствами автоматики, то эта схема для вас. Это старая разработка, и предложил ее В. Димов (Болгария).

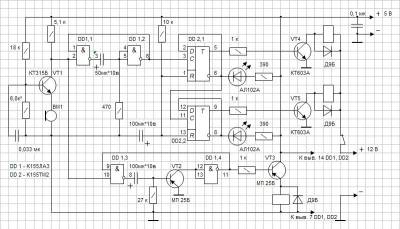

           Двухканальный акустический выключатель выполнен на микросхемах серии К155 и транзисторах. В автомате использованы угольный микрофон BM1, два ждущих мультивибратора (один - на элементах DD1.1 и DD1.2, второй – на элементах DD1.3 DD1.4 и транзисторе VT2), счетчик импульсов на триггерах DD2.1, DD2.2 и электронные ключи на транзисторах VT3 – VT5 с электромагнитными реле К1 – К3.
           При подаче сигнала (хлопок в ладоши) срабатывают оба ждущих мультивибратора. Первый формирует тактовый импульс, поступающий на счетчик, второй – импульс «ожидания», необходимый для отключения цепи нагрузок (контактами К1.1) на период работы счетчика.
           Когда второй мультивибратор возвратится в исходное состояние, реле К1 отпустит и контактами К1.1 подаст напряжение питания на остальные реле. В зависимости от состояния счетчика будет включена либо первая нагрузка, либо вторая, либо обе, либо обе выключены. Состояние счетчика, а значит и работу той или иной нагрузки контролируют по светодиодам HL1, HL2, которые могут быть для наглядности разных цветов свечения.
