Включение электродвигателей в однофазную сеть

страница 2 из 2        1  2          Каталог                                                                                            Скачать


Трехфазные двигатели

Очень часто возникает необходимость в использовании трехфазных

электродвигателей в домашних условиях, для различных устройств применяемых в быту. Для их питания совсем не обязательно наличие трехфазной сети, достаточно подключить третью обмотку двигателя через фазосдвигающий конденсатор

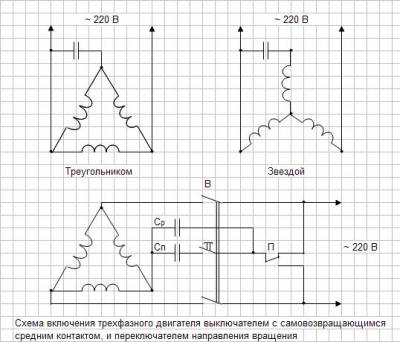

Схемы включения трехфазного двигателя в однофазную сеть показаны ниже.

К двум выводам двигателя подключается напряжение 220 В, а к третьему подключены конденсаторы, пусковой и рабочий. Пусковой конденсатор Сп включается только на время пуска средним самовозвращающимся контактом выключателя. Обмотки двигателя могут быть соединены как звездой так и треугольником, но следует учитывать, что треугольник предпочтительнее, т. к. обмотки будут соответствовать напряжению сети.

            Если у двигателя 6 выводов, то соединить обмотки треугольником нужно так:

1 – 6;  2 – 4;  3 – 5.

При напряжении сети 220 В и частоте 50 Гц рабочая емкость , мкФ



Ср = 66 Рн



Где Рн – номинальная мощность двигателя, кВт.

Пусковая емкость, мкФ



Сп = 2Ср = 132 Рн



Если двигатель запускается без пусковой емкости ее можно не применять.


страница 2 из 2         1  2          Каталог                                                                                            Скачать

Категория: Сам себе электрик | Добавил: nick (03.11.2009)
Просмотров: 5190 | Комментарии: 2 | Рейтинг: 0.0/0
Всего комментариев: 2
1
Такой вопрос: электродвигатель соединен треугольником для работы на три фазы U=380

Возможно его подключение в однофазную сеть 220?

2
Работать конечно будет, но с очень большой потерей мощности. Лучще найти другой, или перемотать.
