Самодельный аналог выключателя КВП-8 (16)

                   Каталог


Самодельный аналог бесконтактного конечного выключателя КВП-8

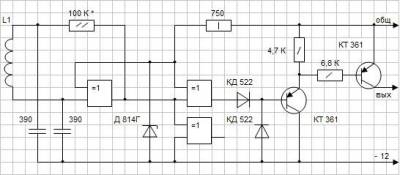

        На практике часто так бывает, что выходит отдельное устройство из строя, а заменить нечем, особенно если это происходит где-то вдали от крупных городов. Но даже в областных центрах бывает не возможно сразу найти то, что нужно. И я в свое время искал бесконтактный конечный выключатель КВП, а чтобы производство не стояло, пришлось изготовить его самостоятельно. Оригинальной схемы прибора у меня тогда не было, но нужно было работать, и в результате получилась схема приведенная ниже.
       Возможно, кому-то это пригодится, не обязательно на производстве, может даже для дома, в хитрых устройствах бытовой автоматики.

         Микросхема К 561 ЛП2, катушка намотана на ферритовой чашке Б14 и имеет 100 витков провода ПЭЛШО 0,1.

         Технические параметры, и принцип работы промышленного выключателя КВП-8 (16) можно посмотреть здесь
