Автоматические выключатели ВА 47-29
Каталог             ВА 47-29М

Автоматические выключатели ВА 47-29


Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. 200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Соответствуют стандартам
Номинальное напряжение частотой 50 Гц, В
Номинальный ток In, А
Номинальная отключающая способность, А
Напряжение постоянного тока, В/полюс
Характеристики срабатывания электромагн. расцепителя
Число полюсов
Условия эксплуатации
Степень защиты выключателя
Электрическая износостойкость, циклов В-О, не менее
Механическая износостойкость, циклов В-О, не менее
Максимальное сечение присоединяемых проводов, мм²
Наличие драгоценных металлов (серебро), г/полюс
Масса 1 полюса, кг
Диапазон рабочих температур, °С

ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003
230/400
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
4 500
48
В, С, D
1, 2, 3, 4
УХЛ4
IP 20
6 000
20 000
25
0,3÷0,5
0,1
-40 ÷ +50

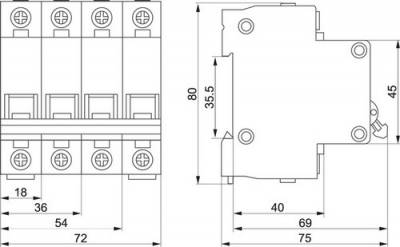

ГАБАРИТНЫЕ РАЗМЕРЫ







Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
контакт состояния КС47;
контакт состояния КСВ47;
расцепитель минимального напряжения РМ47;
расцепитель независимый РН47.
Широкий диапазон рабочих температур от –40°С до +50°С.
Усовершенствованная более широкая рукоятка включения с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



Каталог            ВА 47-29М

Источник: http://www.iek.ru/products/catalog/
