Автоматические выключатели ВА 47-29М
Каталог             ВА 47-29


Автоматические выключатели ВА 47-29М


Автоматические выключатели ВА 47-29М предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Автоматические выключатели ВА47-29М рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий и на производстве.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Соответствуют стандартам
Номинальное напряжение частотой 50 Гц, В
Номинальный ток In, А
Номинальная отключающая способность, А
Напряжение постоянного тока, В/полюс
Характеристики срабатывания электромагн. расцепителя
Число полюсов
Условия эксплуатации
Степень защиты выключателя
Электрическая износостойкость, циклов В-О, не менее
Механическая износостойкость, циклов В-О, не менее
Максимальное сечение присоединяемых проводов, мм²
Наличие драгоценных металлов (серебро), г/полюс
Масса 1 полюса, кг
Диапазон рабочих температур, °С

ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003
230/400
6; 10; 16; 20; 25; 32; 40; 50; 63
4 500
48
C
1, 2, 3
УХЛ4
IP 20
6 000
20 000
25
0,5
0,11
—40 ÷ +50

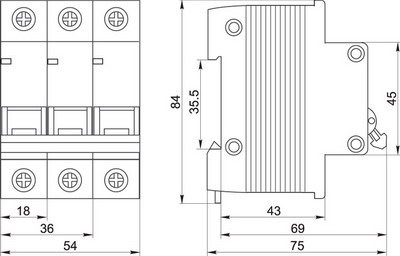

ГАБАРИТНЫЕ РАЗМЕРЫ




Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РМ47;
– расцепитель независимый РН47.
Специальная конструкция корпуса с увеличенной теплоотдачей.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от –40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



Каталог             ВА 47-29

Источник: http://www.iek.ru/products/catalog/
