Описание электрооборудования лесопогрузчика КБ-572А


страница 10 из 10    1  2  3  4  5  6  7  8  9  10          Схема        Спецификация        Каталог

Скачать: описание; схема; спецификация.

15. Грейфер ЛТ-153.

На грейфере ЛТ-153 установлен асинхронный короткозамкнутый электродвигатель. Управление электроклапанами гидрораспределителя грейфера осуществляется крестовым переключателем, установленным в кабине крановщика. В кабине имеется шкаф управления грейфером, в котором смонтированы автомат АП50-3МТ для защиты двигателя грейфера предохранители и магнитный пускатель. Питание грейфера осуществляется через многожильный гибкий кабель НРШМ-19*1.5, подвешенный на струне, натянутой по всей длине стрелы.

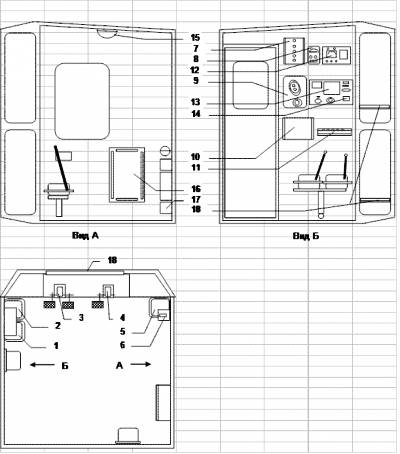

Рис. 24        Приборы управления и контроля в кабине:

1 – командоконтроллер передвижения каретки;             14 – аварийный выключатель;

2 – командоконтроллер поворота лесопогрузчика;        15 – светильник;

3 – педаль тормоза поворота;                                            16 – шкаф управления грейфером;

4 – педаль звукового сигнала;                                           17 – печь электрическая;

5 – командоконтроллер грузовой лебёдки;                      18 – обогреватель стёкол.

6 – универсальный переключатель передвижения;

7 – блок питания ОГП-1;

8 – панель сигнализации ОГП-1;

9 – релейный блок ОГП-1;

10 – клеммник;

11 – пульт управления грейфером;

12 – указательный пульт анемометра;

13 – вольтметр;
