Универсальный коммутатор

Каталог


Универсальный коммутатор

         В этой статье речь пойдет, об электронном устройстве для искрообразования в цилиндрах карбюраторных двигателей. Самым важным является то, что этот коммутатор можно использовать практически с любым двигателем, как с одноцилиндровым мотоциклетным, так и на грузовике с восьмицилиндровым. Для этого достаточно иметь исправный датчик на генераторе мотоцикла с электронным зажиганием, или исправные контакты прерывателя.
        Коммутатор испытывался на мотоцикле ИЖ, результаты превзошли все ожидания. Мощность искры увеличивается, приблизительно в пять раз, а потребляемый ток, в пять раз уменьшается, если штатное зажигание потребляет приблизительно 2,5 А, то это устройство всего 0,5 А, работоспособность сохраняется при падении напряжения на аккумуляторной батарее до 9 В, не нужна штатная катушка зажигания, не нужен конденсатор, и контакты практически не изнашиваются, так ток протекающий через них ничтожно мал.

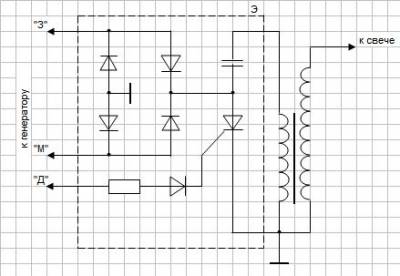

        Коммутатор устроен очень просто, за основу взят электронный блок зажигания от бензопилы «Урал» (описанный на странице этого сайта, в статье «Ремонт блока зажигания МБ-1») у которого удаляются генераторная катушка и катушка управления.
         Если этот блок использовать на мотоциклах «Минск» или «Восход» с электронным зажиганием, то ничего переделывать не нужно, достаточно только подключить соответствующие обмотки генератора к магнето от пилы.


         При использовании устройства на обычном контактном зажигании, необходимо к магнето добавить преобразователь напряжения, мощностью 20 - 30 ватт. С которого снимается переменное напряжение от 100 до 400 В. В таких преобразователях лучше использовать старые германиевые транзисторы типа П217. В схеме с этими транзисторами в момент искрообразования происходит срыв генерации, вследствие чего транзисторы работают в более легком тепловом режиме, и схема получается очень простая.


          Если в наличии нет таких транзисторов, или требуется изготовить устройство, очень компактное, можно использовать кремниевые транзисторы типа КТ 837, но схема немного усложняется.
